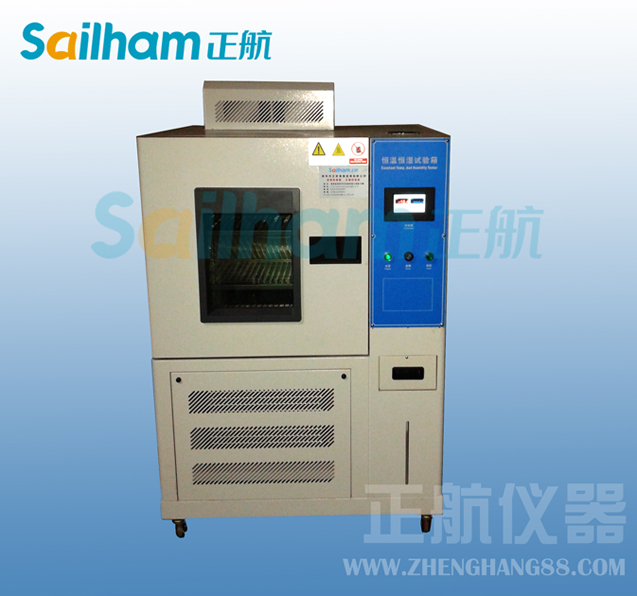

恒溫恒濕試驗機制冷系統維修工具萬用表

   恒溫恒濕試驗機制冷系統維修工具萬用表是電工操作中常用的儀表，它可以測量電壓、電流、電阻、二極管正向壓降等。使用前，檢氣9V電池是否裝好，按下ON一0FF按鈕，若電池不足，顯示器左上方會出現電池符號。
⑴直流電壓的測量  將黑表筆插入COM孔，紅表筆插入V 孔，將功能旋鈕旋至DCV量程范圍內。將表筆并接在負載或信號源上，此時即可讀數。在測量前，若不知被測電壓的范圍，應從高量程逐步住下調。當顯示屏高位只顯示“1”時，表明被測電壓超過所選量程，須調高量程擋。
(2)交流電壓的測量  操作同直流電壓測量，只是功能旋鈕應旋至AＣＶ量程范圍內。
(3)直流電流的測量  將黑表筆插入COM孔，當電流在2A以下時，插入“AΏ”插孔。當電流在2A～10A時，應插入“20A”插孔，將功能旋鈕旋至DCA區，測試筆串接于電路中，即可讀數。使用時須注意：如被測電流大小未知，須從高量程逐步下調。當高位只顯示“1”時，說明被測電流已超過所選量程。A插孔有規格為2A、外形直徑5x 20 mm的保險絲，A插孔輸入過載會燒杯保險絲。20A插孔輸入時，無保險絲，測量時間應小于15s。
(4)交流電流的測量  同直流電流。
(5)電阻的測量  將黑色表筆插入COM孔，紅表筆插入vΏ 插孔(注意；紅表筆極性為“正”)，將功能旋鈕置于所需電阻量程上。當電阻值超過量程時，高位只顯示“1”。當被測電阻在1MΏ以上時，須數秒后方能穩定讀數；檢測在線電阻時，須確認被測電路已切斷電源，電容已放電完畢方能進行測量，且被測電阻至少一端應與電路斷開。
(6)電路通斷檢查  測試方式同測量電阻。將功能旋鈕置于“·)))”量程。若被測兩點電阻小于30Ώ時，蜂嗚器發出音響。測量時需注意被測電路應在切斷電源狀態下。該型萬用表還可對二極管、三極管進行測量。
